PP酸霧洗滌塔焊接時的化學(xué)反應(yīng)分析
PP酸霧洗滌塔焊接時的化學(xué)反應(yīng)分析

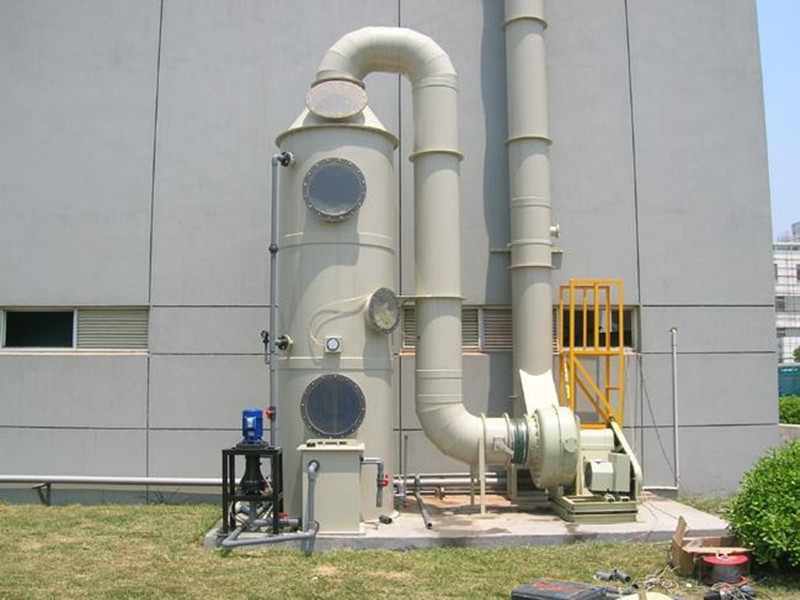

PP酸霧洗滌塔因其***異的耐腐蝕性、輕便性和成本效益，廣泛應(yīng)用于化工、電鍍、冶金等行業(yè)的酸性廢氣處理系統(tǒng)。在焊接過程中，雖然PP材料本身不涉及復(fù)雜的化學(xué)變化，但焊接工藝的選擇和操作環(huán)境可能間接影響材料的化學(xué)穩(wěn)定性和物理性能。以下是對PP酸霧洗滌塔焊接時可能發(fā)生的化學(xué)反應(yīng)及相關(guān)技術(shù)要點的詳細(xì)分析：
一、PP材料的***性與焊接原理
1. 材料***性
PP（聚丙烯）是一種熱塑性塑料，具有化學(xué)惰性高、耐酸堿腐蝕、***緣性***等***點，但其熔點較低（約160170℃），熱變形溫度約為100120℃。這些***性決定了其焊接方式需采用熱熔焊接技術(shù)。
2. 焊接原理
PP焊接通過加熱使材料局部熔化，形成熔融態(tài)后壓合冷卻固化，從而實現(xiàn)分子層面的連接。此過程不涉及材料本身的分解或新物質(zhì)生成，但高溫可能引發(fā)以下潛在反應(yīng)：
氧化降解：若焊接溫度過高或暴露于氧氣中，PP分子鏈可能斷裂，生成自由基或低分子量化合物。
熱老化：長時間高溫可能導(dǎo)致材料變脆或變色。
二、焊接過程中的潛在化學(xué)反應(yīng)
1. 高溫氧化反應(yīng)
反應(yīng)條件：當(dāng)焊接溫度超過200℃時，PP分子鏈中的叔碳原子（CH鍵）可能與氧氣發(fā)生氧化反應(yīng)。
反應(yīng)式：
\[
\text{PP} + \text{O}_2 \xrightarrow{\Delta} \text{氧化產(chǎn)物（如酮、羧酸）} + \text{自由基}
\]
影響：氧化產(chǎn)物會降低焊縫的機械強度和耐化學(xué)性，導(dǎo)致設(shè)備壽命縮短。
2. 熱分解反應(yīng)
反應(yīng)條件：溫度超過180℃時，PP可能發(fā)生熱分解，生成乙烯、丙烯等小分子烯烴。
反應(yīng)式：
\[
\text{PP} \xrightarrow{\Delta} \text{乙烯} + \text{丙烯} + \text{其他揮發(fā)性物質(zhì)}
\]
影響：分解氣體逸出可能形成焊縫氣泡或孔洞，降低密封性。
3. 雜質(zhì)催化反應(yīng)
反應(yīng)條件：若焊接環(huán)境中存在金屬碎片、油污或水分，可能作為催化劑加速PP的降解。
典型反應(yīng)：
\[
\text{PP} + \text{金屬催化劑} \rightarrow \text{降解產(chǎn)物（如蠟狀物質(zhì)）}
\]
影響：焊縫表面出現(xiàn)黏性析出物，影響耐腐蝕性和美觀度。
三、焊接工藝***化與風(fēng)險控制
1. 材料選擇
使用與母材同質(zhì)的PP焊條，確保化學(xué)一致性和熔點匹配。
避免使用含填料（如玻璃纖維）的焊條，以免引發(fā)界面反應(yīng)。
2. 環(huán)境控制
溫度管理：預(yù)熱溫度控制在80120℃，焊接溫度不超過190℃，防止熱變形。
隔***氧氣：采用惰性氣體（如氮氣）保護(hù)或真空焊接，減少氧化風(fēng)險。
濕度控制：環(huán)境濕度低于60%，防止水分引起氫鍵破壞或水解反應(yīng)。
3. 工藝參數(shù)調(diào)整
焊接速度：保持勻速（推薦12m/min），避免局部過熱。
壓力控制：加壓0.10.3MPa，確保熔融層緊密貼合。
冷卻方式：自然冷卻或風(fēng)冷，避免急冷導(dǎo)致內(nèi)應(yīng)力。
4. 焊縫后處理
打磨焊縫去除氧化層，使用PP專用膠水或底漆增強密封性。
進(jìn)行真空檢漏或氣壓測試，確保無微孔泄漏。
四、案例分析與實際應(yīng)用建議
1. 典型案例
某電鍍廠PP洗滌塔因焊接溫度過高（220℃），導(dǎo)致焊縫周邊材料變脆，運行半年后出現(xiàn)酸液滲漏。檢測發(fā)現(xiàn)焊縫處PP分子量下降30%，伴有氧化產(chǎn)物生成。
2. 改進(jìn)措施
采用熱風(fēng)焊槍+溫控系統(tǒng)，將溫度穩(wěn)定在180℃以下。
焊接前用丙酮清洗表面油污，減少雜質(zhì)催化作用。
焊縫冷卻后噴涂防腐涂層（如環(huán)氧酚醛漆），增強耐酸性能。
五、總結(jié)
PP酸霧洗滌塔焊接的核心在于控制熱輸入與環(huán)境干擾，避免材料發(fā)生氧化降解或熱分解。通過***化焊接工藝、嚴(yán)格環(huán)境管理和后處理強化，可確保焊縫的化學(xué)穩(wěn)定性與設(shè)備整體性能。實際應(yīng)用中需結(jié)合設(shè)備工況（如酸堿濃度、溫度）選擇適配的焊接方案，并定期對焊縫進(jìn)行無損檢測（如超聲波檢測），以延長設(shè)備使用壽命。
